产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 13/19/28 | 46/69/102/151 | 168/249/368/546/809 |
| 最大容许扭力(gf.cm) | 600 | 600 | 600 | 850 |
| 瞬间容许力矩(gf.cm) | 1200 | 1200 | 1200 | 1700 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 9.7 | 12.8 | 15.9 | 19 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1200
- 齿轮箱效率
- 85
- 长度
- 9.7
齿轮级数：2
- 驱动比
- 13/19/28
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1200
- 齿轮箱效率
- 73
- 长度
- 12.8
齿轮级数：3
- 驱动比
- 46/69/102/151
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1200
- 齿轮箱效率
- 65
- 长度
- 15.9
齿轮级数：4
- 驱动比
- 168/249/368/546/809
- 最大容许扭力(gf.cm)
- 850
﹀
- 瞬间容许力矩(gf.cm):
- 1700
- 齿轮箱效率
- 58
- 长度
- 19
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |
技术插图
推荐产品
型号
ZWBPD010010-4
ZWBPD010010-6
ZWBPD010010-13
ZWBPD010010-19
ZWBPD010010-28
ZWBPD010010-46
ZWBPD010010-69
ZWBPD010010-102
ZWBPD010010-151
ZWBPD010010-168
ZWBPD010010-249
ZWBPD010010-368
ZWBPD010010-546
ZWBPD010010-809
额定转速(rpm)
1875
1250
577
395
268
163
109
74
50
45
30
20
14
9
最高转速(rpm)
7500
5000
2308
1579
1071
652
435
294
199
179
120
82
55
37
额定容许力矩(gf.cm)
600
600
600
600
600
600
600
600
600
850
850
850
850
850
瞬间容许力矩(gf.cm)
1200
1200
1200
1200
1200
1200
1200
1200
1200
1700
1700
1700
1700
1700
减速比
4
6
13
19
28
46
69
102
151
168
249
368
546
809
减速箱长L1(mm)
9.7
12.8
15.9
19
总长L(mm)
24.7
27.8
30.9
34
ZWBPD010010-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 4
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 24.7
ZWBPD010010-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 6
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 24.7
ZWBPD010010-13
- 额定转速(rpm):
- 577
- 最高转速(rpm):
- 2308
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 13
- 减速箱长L1(mm):
- 12.8
- 总长L(mm):
- 27.8
ZWBPD010010-19
- 额定转速(rpm):
- 395
- 最高转速(rpm):
- 1579
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 19
- 减速箱长L1(mm):
- 12.8
- 总长L(mm):
- 27.8
ZWBPD010010-28
- 额定转速(rpm):
- 268
- 最高转速(rpm):
- 1071
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 28
- 减速箱长L1(mm):
- 12.8
- 总长L(mm):
- 27.8
ZWBPD010010-46
- 额定转速(rpm):
- 163
- 最高转速(rpm):
- 652
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 46
- 减速箱长L1(mm):
- 15.9
- 总长L(mm):
- 30.9
ZWBPD010010-69
- 额定转速(rpm):
- 109
- 最高转速(rpm):
- 435
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 69
- 减速箱长L1(mm):
- 15.9
- 总长L(mm):
- 30.9
ZWBPD010010-102
- 额定转速(rpm):
- 74
- 最高转速(rpm):
- 294
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 102
- 减速箱长L1(mm):
- 15.9
- 总长L(mm):
- 30.9
ZWBPD010010-151
- 额定转速(rpm):
- 50
- 最高转速(rpm):
- 199
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 151
- 减速箱长L1(mm):
- 15.9
- 总长L(mm):
- 30.9
ZWBPD010010-168
- 额定转速(rpm):
- 45
- 最高转速(rpm):
- 179
﹀
- 额定容许力矩(gf.cm):
- 850
- 瞬间容许力矩(gf.cm):
- 1700
- 减速比:
- 168
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 34
ZWBPD010010-249
- 额定转速(rpm):
- 30
- 最高转速(rpm):
- 120
﹀
- 额定容许力矩(gf.cm):
- 850
- 瞬间容许力矩(gf.cm):
- 1700
- 减速比:
- 249
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 34
ZWBPD010010-368
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 82
﹀
- 额定容许力矩(gf.cm):
- 850
- 瞬间容许力矩(gf.cm):
- 1700
- 减速比:
- 368
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 34
ZWBPD010010-546
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 55
﹀
- 额定容许力矩(gf.cm):
- 850
- 瞬间容许力矩(gf.cm):
- 1700
- 减速比:
- 546
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 34
ZWBPD010010-809
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 37
﹀
- 额定容许力矩(gf.cm):
- 850
- 瞬间容许力矩(gf.cm):
- 1700
- 减速比:
- 809
- 减速箱长L1(mm):
- 19
- 总长L(mm):
- 34
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.

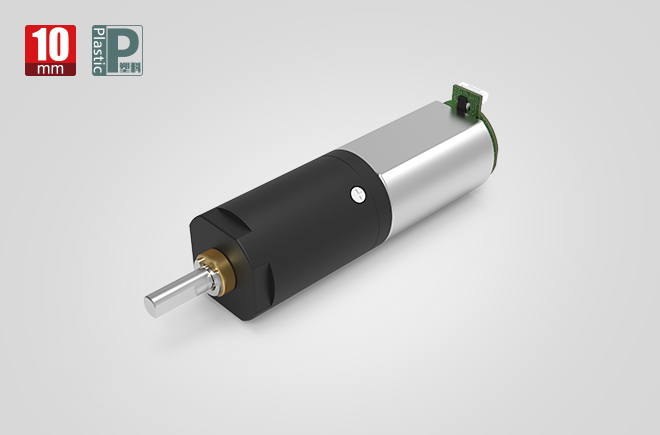

10MM减速齿轮箱参数
10MM减速齿轮箱应用
-
笔记本转轴应用 -
唱片机应用
-
呼吸机应用
